НПЦАП им. Н.А. Пилюгина оказывает услуги по производству порошковых металлов разной дисперсности, их очистке, прессованию, изготовлению заготовок конструкционного материала для создания деталей сверхточных – прецизионных – приборов.

В научных лабораториях Центра проводятся расширенные исследования и анализ материалов и составов на предмет их соответствия эталонным образцам.

В арсенале НПЦАП для выполнения заданий заказчиков используется следующее оборудование:

Щековая дробилка ЩД-10М

Планетарная шаровая мельница Активатор-4М

Просеивающие установки Retsch AS 450 и Retsch AS 200

Смеситель вибрационный СмВ-0,005  и смеситель многокомпонентный универсальный типа «Пьяная бочка» СМУ-ПБ-50

Установка вакуумной дегазации порошковых смесей

Установка горячего изостатического прессования ГИП 350-140-20

Подготовка материалографических образцов и последующая фотофиксация изображений микроструктуры материала при увеличениях до 1000х


Щековая дробилка ЩД-10М

 Дробилка1.png         Дробилка2.png

Предназначена для дробления хрупких материалов различной прочности и твёрдости.

Технические характеристики:

№ п/п Параметры ЩД-10М Значения параметров
1 Размер исходного куска не более 70 мм
2 Усреднённый размер частиц конечного продукта (при минимальной щели) 2,5 мм


Планетарная шаровая мельница Активатор-4М

Мельница1.png         Мельница2.png

Предназначена для более мелкого помола твёрдых веществ и проведения механохимических реакций, в том числе с использованием защитной атмосферы.

Технические характеристики:

№ п/п Параметры Активатор-4М Значения параметров
1 Скорость вращения центральной оси 600 об/мин
2 Скорость вращения барабанов 1200 об/мин
3 Максимальное количество барабанов 4 шт.
4 Объём барабана 1 л
5 Рекомендуемая загрузка в 1 барабан Масса помольных шаров до 2 кг
Масса порошка до 1 кг
6 Размольная гарнитура (барабаны и помольные шары) Сплав ВК8 или нержавеющая сталь
7 Защитная атмосфера Вакуум, аргон, азот

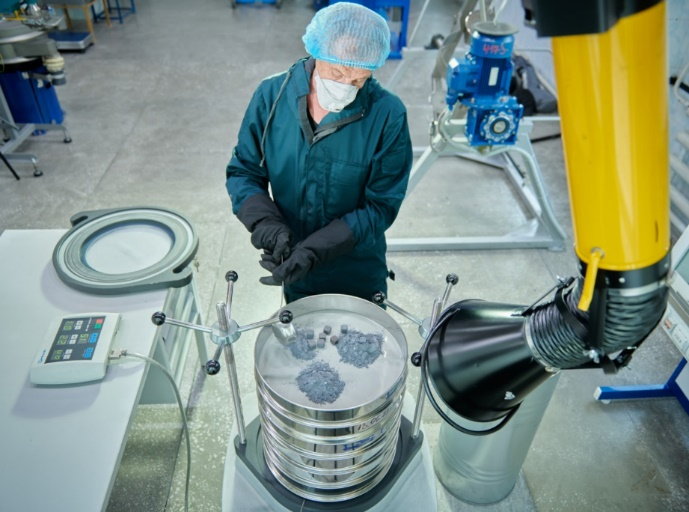

Просеивающие установки Retsch AS 450 и Retsch AS 200

Retsch1.png               Retsch2.png

Предназначены для рассева порошковых материалов по фракциям при помощи набора сит с размером ячеек: 36 мкм, 45 мкм, 63 мкм, 80 мкм, 125 мкм, 250 мкм, 500 мкм, 1 мм. Амплитуда вибрации (0,2-3) мм с точностью ±0,1 мм. Ситовое ускорение от 1 до 15 g.


Смеситель вибрационный СмВ-0,005 и смеситель многокомпонентный универсальный типа «Пьяная бочка» СМУ-ПБ-50

Предназначены для равномерного смешивания (перемешивания) порошков.

Смеситель вибрационного типа СмВ-0,005 может использоваться при смешивании малых объемов.

Технические характеристики:

- вместимость камеры смесителя – 0,005 м3;

- максимальная масса загружаемого материала – 7 кг;

- амплитуды вертикальная и горизонтальная на наружном диаметре камеры (1-3) мм;

- частота колебаний на наружном диаметре камеры – 23,8 Гц.

Смеситель СМУ-ПБ-50:

Технические характеристики:

- максимальная масса 1 порции порошка – 50 кг;

- число оборотов – 30 об/мин.


Установка вакуумной дегазации порошковых смесей

Дегазация1.png  Дегазация2.png  Дегазация3.png

Предназначена для вакуумной дегазации и последующей герметизации технологических оболочек с засыпанными в них порошковыми материалами.

Технические характеристики:

№ п/п Параметры дегазатора, единицы измерения Значения параметров
1 Максимальная температура, °С 750
2 Остаточное давление в пустой камере, торр. не выше 1*10-5
3 Размеры рабочего пространства, мм 600х600х150
4 Квадрупольный анализатор остаточных газов 1-200 е.м.


Установка горячего изостатического прессования ГИП 350-140-20

Прессование1.png   Прессование2.png   Прессование3.png

Предназначена для компактирования и формования дискретных и монолитных материалов с целью получения изделий с плотностью близкой к теоретической плотности обрабатываемого материала и заданным уровнем технических характеристик, а также обработка монолитных изделий с целью «залечивания» внутренних дефектов, образовавшихся в них в процессе литья.

Технические характеристики:

Марка газостата ГИП 350-140-20
Тип газостата С подвижной силовой рамой, нижней загрузкой, печью сопротивления
Размеры рабочего пространства, мм Диаметр – 180
Высота – 500
Максимальная масса садки, кг 100
Максимальная рабочая температура, °С 1000
Точность поддержания температуры в рабочем пространстве, °С ±10
Максимальное рабочее давление, МПа 150
Максимальная скорость нагрева садки, °С/мин 15


Подготовка материалографических образцов и последующая фотофиксация изображений микроструктуры материала с помощью оптического микроскопа Olympus GX-51 при увеличениях 25х-1000х.

- оптический микроскоп Olympus GX-51


- станок Discotom-5 для автоматической и ручной резки образцов


- автоматический пресс для горячей запрессовки материалографических образцов LaboPress-3


- установка для холодной вакуумной заливки материалов чувствительных к нагреву и прессовым усилиям CitoVac;

- шлифовально-полировальный станок TegraSystem включающий в себя автоматический вращатель образцов TegraForce-1 и дозирующую систему TegraDoser-5
