В НПЦАП внедрено сквозное проектирование конструкторской и технологической документации (КД и ТД) на основе передовых ИПИ-технологий. Благодаря этому 100% документации разрабатывается в электронном виде, что позволяет в 3 раза увеличить производительность труда конструкторов и технологов, в 8 раз сократить количество изменений конструкторской документации и доработок новых изделий, в 4-8 раз сократить сроки изготовления сложных деталей точной механики.

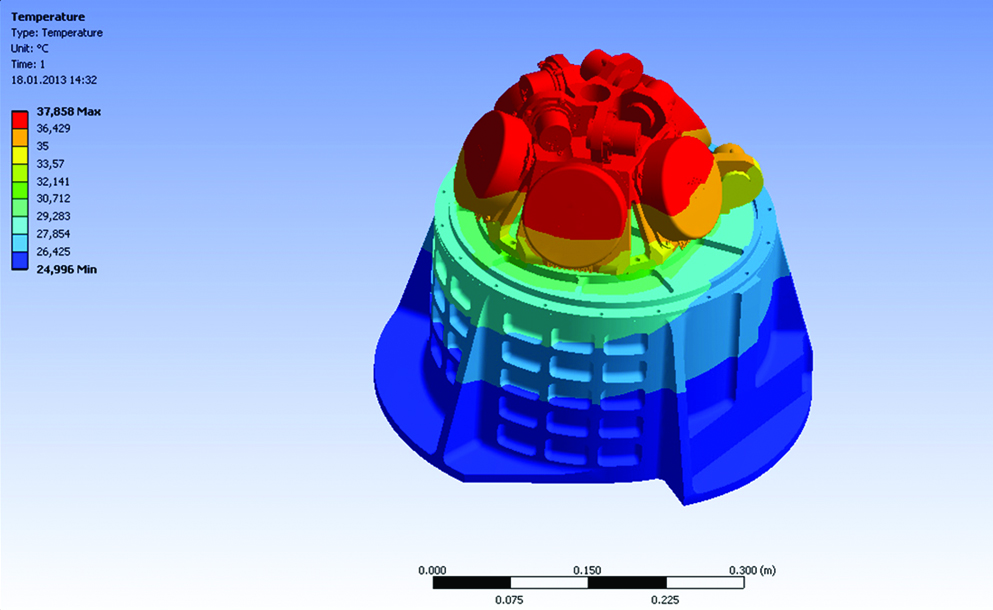

Разработанные модели приборов экспортируются в расчетную среду, где осуществляется их тепловое и прочностное проектирование с использованием методов конечно-элементного анализа. Результаты проектирования позволяют уточнить конструктивные параметры приборов и провести их оптимизацию в интерактивном режиме без использования макетирования и экспериментальной стендовой отработки.





Для выпуска технологической документации применяется российская программа «Adem», которая позволяет широко использовать накопленный на предприятии опыт изготовления типовых деталей и в полуавтоматическом режиме выпускать большую часть технологической документации.

Выпуск программ обработки сложных механических деталей на современных обрабатывающих центрах производится по построенной конструктором трехмерной модели с последующей визуализацией перемещения детали и инструмента и автоматическим измерением изготовленных деталей на измерительных центрах. Использование 3D моделирования позволяет ускорить разработку технологии сборки приборов, так как дает возможность визуализации отдельных сборочных операций.

Разработка кабельной сети — одна из наиболее трудоемких операций в процессе конструирования аппаратуры. Решить эту проблему удалось за счет использования специального приложения, в котором конструкторская документация на кабельные изделия генерируется в автоматическом режиме.

В настоящее время создано единое информационное пространство с защищенными быстродействующими линиями связи для организации сетевого компьютерного доступа, учета и анализа технической и нормативной документации, создания и ведения электронного архива КД и ТД. Разрабатываются алгоритмы оперативного взаимодействия с серийными заводами через систему электронного документооборота.

На предприятии используется система автоматизации разработки программного обеспечения для специализированных цифровых вычислительных машин в составе системы управления. Указанная система не только обеспечивает благоприятную среду для реализации сложных алгоритмов управления, но и позволяет создавать надежное программное обеспечение, применяя для его отладки моделирования процессов управления на инструментальных ПЭВМ.
