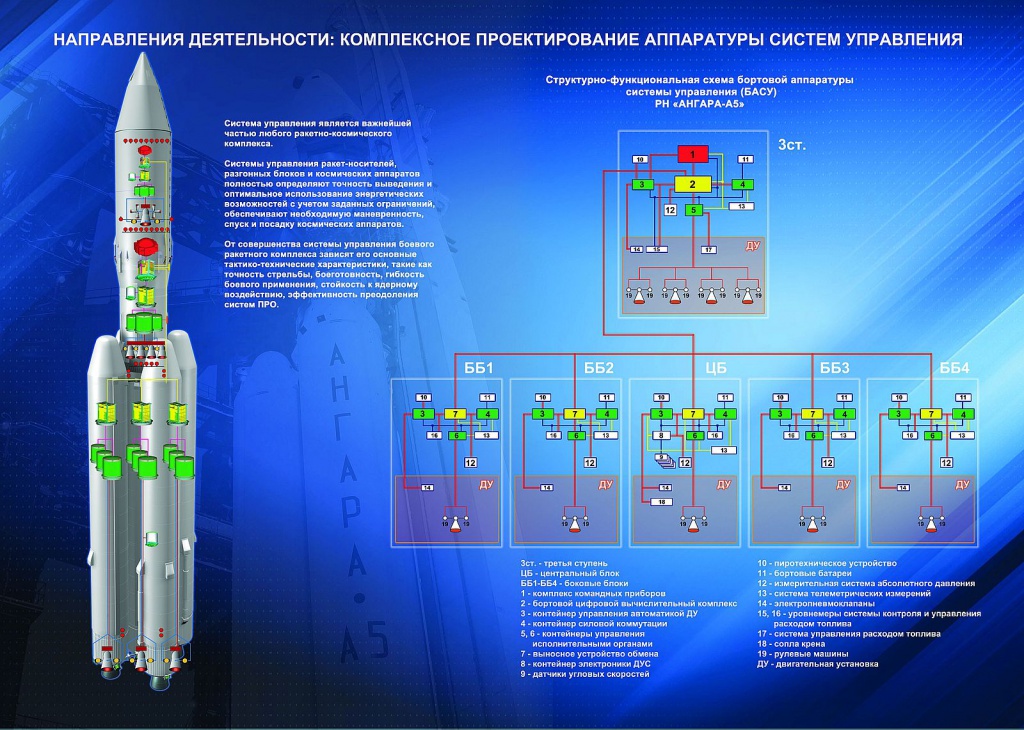

Структурно-функциональная схема бортовой аппаратуры системы управления (БАСУ) РН «АНГАРА-А5»


3ст. - третья ступень
ЦБ - центральный блок
ББ1-ББ4 - боковые блоки
1 - комплекс командных приборов
2 - бортовой цифровой вычислительный комплекс
3 - контейнер управления автоматикой ДУ
4 - контейнер силовой коммутации
5, 6 - контейнеры управления исполнительными органами
7 - выносное устройство обмена
8 - контейнер электроники ДУС

9 - датчики угловых скоростей
10
- пиротехническое устройство
11 - бортовые батареи
12 - измерительная система абсолютного давления
13 - система телеметрических измерений
14 - электропневмоклапаны
15, 16 - уровнемеры системы контроля и управления расходом топлива
17 - система управления расходом топлива
18 - сопла крена
19 - рулевые машины
ДУ - двигательная установка
