Краткая характеристика оборудования СУ СПД разработки ФГУП «НПЦАП» и соисполнителей работ (ООО «Газпром 335», ФГБУ ФНАЦ ВИМ, ООО «ФПК «Космос-Нефть-Газ», НИИ «Полюс» им. М.Ф. Стельмана, АО «ОКБ «Аэрокосмические системы»)


1. Подводный модуль управления ПМУ предназначен для управления запорной арматурой, установленной на подводной фонтанной арматуре или манифольде. ПМУ получает электрическое питание, управляющие сигналы и гидравлическое питание с берегового оборудования. Электронные блоки, расположенные внутри ПМУ, обрабатывают управляющие сигналы и коммутируют питание на пилотные клапаны, открывающие и закрывающие гидравлические линии управления запорной арматурой. Также ПМУ осуществляет сбор данных с внутренних и внешних датчиков, обрабатывает данные и передает их на поверхность.

  • Расчетная глубина установки – 500 м;
  • Количество гидравлических линий – 24 шт.;
  • Рабочее давление в линиях:
    • высокого давления – 69 Мпа;
    • низкого давления – 34,5 МПа;
  • Потребляемая мощность, не более – 1,1 КВт;
  • Габаритные размеры – Ø1150х2300 мм;
  • Масса – 4800 кг.

2. Подводный модуль распределения ПМР получает электрическое питание и сигнал управления с берегового оборудования, преобразует электрическое питание, усиливает управляющий сигнал и распределяет его далее на модули управления, установленные на подводных фонтанных арматурах и распределительных манифольдах.

  • Расчетная глубина установки – 500 м;
  • Максимальное количество подключаемых ПМУ – 48 шт.;
  • Максимальная электрическая мощность – 120 кВт;
  • Габаритные размеры – Ø1150х2300 мм;
  • Масса – 4800 кг.

3. Наземный модуль обеспечения гидравлического питания Предназначен для обеспечения стабильной подачи гидравлического питания к удаленным на значительное расстояние потребителям. Имеет резервированные линии высокого и низкого давления. В состав включены аккумуляторы, обеспечивающие работу системы в условиях потери внешнего электропитания или выхода насоса из строя

  • Потребляемая мощность, не более – 30 кВт;
  • Рабочее давление в линиях:
    • высокого давления – 69 Мпа;
    • низкого давления – 34,5 МПа;
  • Габаритные размеры – 3700х2700х2700 мм;
  • Масса – 4000 кг.

4. Контейнер электроники подводного модуля
Представляет собой устойчивый к давлению контейнер, в котором расположена электронная часть ПМУ, включая источник питания, модули связи, поддерживающие различные протоколы и 32-битный компьютер, способный осуществлять локальное управление.

  • Габаритные размеры – Ø295х490 мм;
  • Масса – 70 кг.

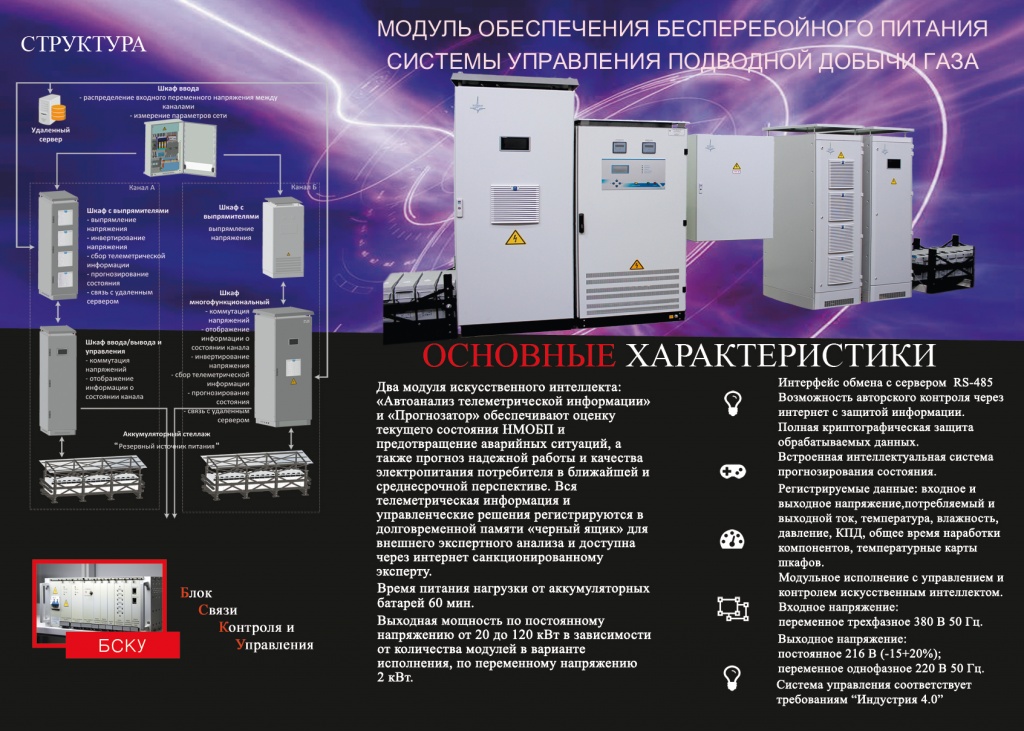

5. Наземный модуль обеспечения бесперебойного питания
Предназначен для обеспечения подводной системы управления бесперебойным питанием. Обеспечивает стабильное электропитание системы при отключении внешнего источника. Модульная конструкция позволяет регулировать выходную мощность в пределах 20-120 кВт.

  • Выходная мощность – до 120 кВт;
  • Входной ток – 380 В, 50 Гц;
  • Выходной ток – 216 В постоянного тока для высоковольтной системы электропитания;
  • Выходной ток – 220 В 50 Гц;
  • Время работы – не менее 60 мин.
  • Габаритные размеры - 820х600х2200 мм (2 блока),
                                           820х830х2200 мм (2 блока),
                                           280х800х1200 мм   (1 блок);
  • Масса – 340 кг (4 блока); 40 кг (1блок).

6. Электронный модуль управления НМОБП
Предназначен для управления всеми функциями НМОБП. Регулирует заряд аккумуляторных батарей и параметры выходного тока, собирает данные с внутренних датчиков, прогнозирует возможные сбои и осуществляет связь с наземным модулем управления.

  • Габаритные размеры - 481х348х179 мм;
  • Масса - 20 кг.

7. Подводный электрический разветвитель
Предназначен для распределения электрического питания между ПМР и несколькими ПМУ. В состав разветвителя входят кабели с электрическими соединителями подводной стыковки.

  • Габаритные размеры - 1100х208х174 мм;
  • Масса - 180 кг.

8. Подводный оптический разветвитель
Предназначен для распределения оптических сигналов между ПМР и ПМУ. В состав разветвителя входят кабели с оптическими соединителями подводной стыковки.

  • Габаритные размеры - 1600х440х280 мм;
  • Масса - 220 кг.

9. Контроллер управления ПМУ
Представляет собой интегрированную одноканальную 32-разрядную цифровую вычислительную машину. Оснащен центральным процессором, ПЗУ, ОЗУ и набором интерфейсов. Встроенное ПО позволяет осуществлять функции локального управления и самодиагностики.

  • Габаритные размеры - 140х155х42 мм;
  • Масса – 0,5 кг.

10. Гидравлический электромагнитный пилотный клапан ПМУ
Производит открытие или закрытие гидравлической линии в ПМУ, по команде системы управления.

  • Габаритные размеры - 140х140х70 мм;
  • Масса - 8 кг.
